Acasă / Produs / Rulment JDB solid-lubrifiant / Fără întreținere, cu guler din alamă Din9834 rulment bucșă de ghidare fără ulei
angro Fără întreținere, cu guler din alamă Din9834 rulment bucșă de ghidare fără ulei
Fără întreținere, cu guler din alamă Din9834 rulment bucșă de ghidare fără ulei
  • Fără întreținere, cu guler din alamă Din9834 rulment bucșă de ghidare fără ulei

Fără întreținere, cu guler din alamă Din9834 rulment bucșă de ghidare fără ulei

Descriere produs:

Fără întreținere, cu guler, alamă DIN9834, rulment pentru bucșă de ghidare fără ulei este un rulment cu bucșă de ghidare de înaltă performanță, autolubrifiant, fără întreținere. Fabricat din material de bronz de înaltă calitate și încorporat cu lubrifiant de grafit, poate obține o funcționare stabilă pe termen lung fără lubrifiere externă. Acest rulment respectă standardele DIN9834 și ISO 9448, are o rezistență excelentă la uzură și o performanță anti-oboseală și este potrivit pentru sarcini radiale și axiale. Designul inserției din grafit poate oferi lubrifiere pe viață, reducând eficient costurile de întreținere, potrivit în special pentru utilizare în condiții de temperatură ridicată, încărcare mare sau mediu dificil de lubrifiat.

Contactaţi-ne
Anterior：JGBF Brass Oilless Ejector Flanged Guide Bearings Bushings
Următorul：Round Self-lubricating JOST Oilless Brass Flanged Guide Bearing Bushing

Descriere produs

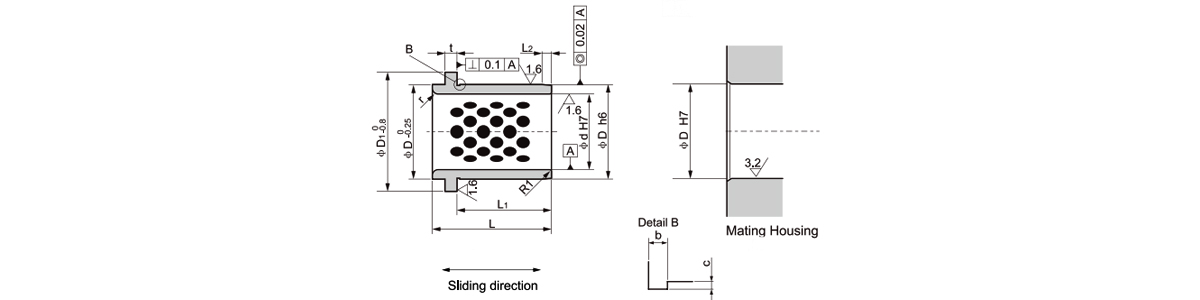

Standard nr. d H7 D h6 L D 1 L1 L 2 t r bxc P
DIN9834-025 25 0.021
0 		32 0
-0,016 		40 40 30 3 6.3 3 0,6x0,3 58
DIN9834-032 32 0.025
0 		40 50 50 40 4 66
DIN9834-040 40 50 63 63 50 5 79
DIN9834-050 50 63 0
-0,019 		71 71 56 6.3 5 89
DIN9834-063 63 0.030
0 		80 80 90 63 8 10 6 1,0x0,4 123
DIN9834-080 80 100 0
-0,022 		100 112 80 10 8 143
DIN9834-100 100 125 0 125 140 106 12.5 10 168
DIN9834-125 125 0.040
0 		160 -0,025 160 180 132 16 12 203
DIN9834-160 160 200 0
-0,029 		200 220 170 16 18 243

Introducere de produs

Conform DIN 9834

Fără întreținere, cu guler din alamă Din9834 rulment bucșă de ghidare fără ulei

Tip guler Apăsați Instrument Standard Lubrifiat cu grafit
Design guler

Bucșa gulerului DIN 9834 dispune de un guler integrat în stil flanșă care oferă o poziție axială pozitivă în aplicațiile de scule de presare. Gulerul elimină nevoia de inele de reținere separate sau șuruburi de umăr, reducând complexitatea asamblarii. Fabricat din alamă de înaltă rezistență, cu inserții de lubrifiant din grafit distribuite de-a lungul suprafeței de ghidare cilindrice. Fața gulerului rămâne fără lubrifiant pentru a menține suprafața de contact completă pentru funcțiile de prindere și localizare.

10-80 Interval ID mm
300 Temperatura maximă °C
DIN 9834 Standard
▣ Conformitate DIN 9834 Fabricat conform specificațiilor DIN 9834 care acoperă geometria, toleranțele și materialele pentru bucșele de ghidare ale sculelor de presare și de formare. Asigură interschimbabilitatea.
◉ Guler integral Colierul oferă opritor de adâncime în timpul introducerii, reținere axială în timpul funcționării și față de referință pentru măsurarea proeminenței ghidajului. Grosime de la 3 mm la 8 mm.
◈ Model elicoidal din grafit Inserții de lubrifiant dispuse în model elicoidal de-a lungul suprafeței de ghidare cilindrice. Fața gulerului nu conține grafit pentru a păstra integritatea contactului de localizare.
◊ Alama la temperaturi ridicate Substratul din alamă menține stabilitatea dimensională și proprietățile mecanice până la 300°C funcționare continuă. Potrivit pentru aplicații de formare la cald.
Specificatii tehnice
Grad material CuSn8 Bronz DIN EN 1982
Duritate 150-200 HB Brinell
Toleranța gulerului ISO h9 Diametrul exterior
Toleranța alezajului ghid ISO H7 La 20°C
Acoperire cu lubrifiant 20-25% Suprafața alezajului
DIN 9834 Dimensiuni standard Seria milimetrică cu configurație de guler
ID OD Guler OD Lungimea Guler T Cod
10 16 24 20/25/30 3.0 9834-10
12 18 28 25/30/35 3.5 9834-12
16 24 36 30/35/40 4.0 9834-16
20 30 44 35/40/50 4.0 9834-20
25 36 52 40/50/60 5.0 9834-25
30 42 60 50/60/70 5.0 9834-30
35 48 68 60/70/80 6.0 9834-35
40 54 78 70/80/100 6.0 9834-40
50 66 94 80/100/120 7.0 9834-50
60 78 108 100/120/150 8.0 9834-60
80 100 135 120/150/180 8.0 9834-80
Dimensiuni personalizate ale gulerului și lungimi nestandard disponibile. Dimensiunile speciale necesită consultanță inginerească.
Aplicații tipice
Apăsați Sisteme de ghidare a instrumentelor Alinierea matrițelor de ștanțare Ştifturi de ghidare a matriţei de injecţie Ghidarea matrițelor de transfer Instrumente de golire de mare viteză Prese de debitare fine
Cerințe de instalare
  • Alezajul carcasei: ISO H7 pentru fixare prin presare
  • Adâncime lamare: grosimea gulerului 0,03 mm degajare
  • Instrument de presare: trebuie să contacteze uniform fața gulerului
  • Forța maximă de apăsare: 15 kN pentru 80 mm ID
  • Nu aplicați forță asupra alezajului de ghidare
Inspecție și întreținere
  • Verificați fața gulerului pentru bavuri înainte de instalare
  • Măsurați uzura alezajului la intervale de cursă de 20000
  • Înlocuiți când uzura ID depășește 0,06 mm
  • Curățați umărul gulerului în timpul întreținerii
  • Verificați consistența proeminenței gulerului
DIN 9834 Cereri tehnice
Ce specifica DIN 9834 Diametrul exterior, dimensiunile gulerului, toleranțele de lungime și specificațiile materialelor pentru bucșele de ghidare ale sculelor de presare și de formare.
Bucșa gulerului poate fi utilizată fără găurire Nerecomandat. Gulerul necesită o gaură pentru așezare și aliniere adecvată.
Cum se identifică conformitatea cu DIN 9834 Verificați diametrul exterior și grosimea gulerului în raport cu tabelul de dimensiuni DIN 9834.
Grafit pe fața gulerului Nu. Inserțiile din grafit sunt amplasate numai pe suprafața de ghidare cilindrică.
Standard DIN 9834
Material CuSn8
Lubrifiant Grafit
Toleranța gulerului ISO h9
Temp. max 300°C
