Acasă / Produs / Rulment JDB solid-lubrifiant / Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere JESW
angro Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere JESW
Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere JESW
  • Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere JESW
  • Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere JESW
  • Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere JESW

Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere JESW

Descriere produs:

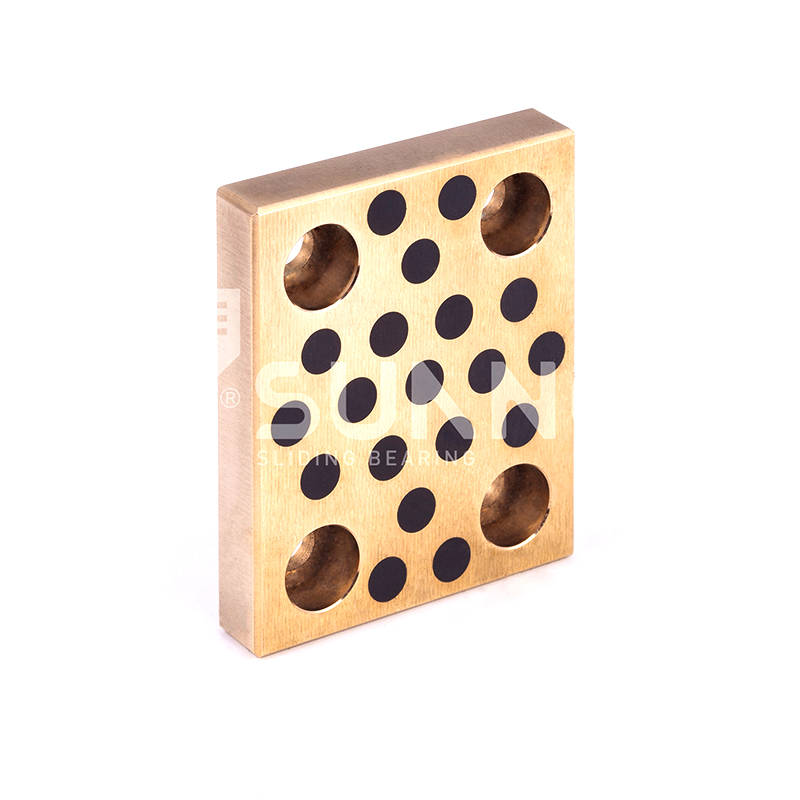

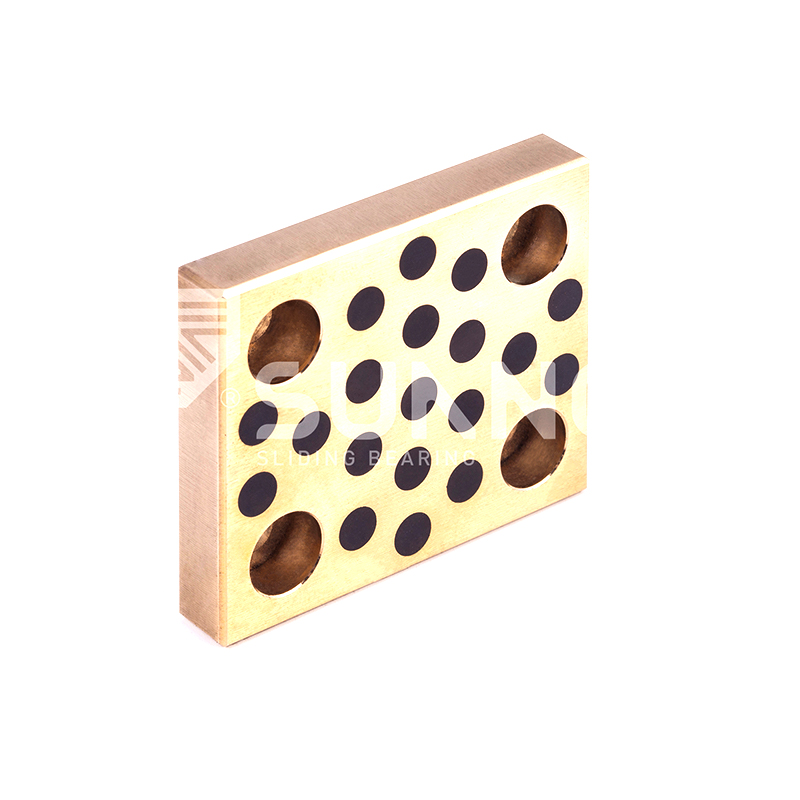

Placa de uzură pătrată din bronz cu obturare cu grafit este fabricată din aliaj de bronz de înaltă rezistență, cu grafit solid încorporat ca lubrifiant solid. Structura plăcii plate este proiectată pentru mișcarea planului de alunecare. Realizează o funcționare fără întreținere în condiții de viteză redusă și de sarcină grea, fără alimentare continuă cu ulei. Folosit pe scară largă pentru matrițe de injecție, matrițe de turnare sub presiune, ghidaje de alunecare pentru echipamente de automatizare și piese de frecare mecanică.

Contactaţi-ne
Anterior：Bucșă tubulară din bronz cu autolubrifiere Rulment cu manșon glisant înfundat cu grafit JPBW, JPBF
Următorul：Placă de uzură din bronz grafit încorporat dreptunghiulară, placă de ghidare din bronz fără întreținere pentru matriță JTWP

Descriere produs

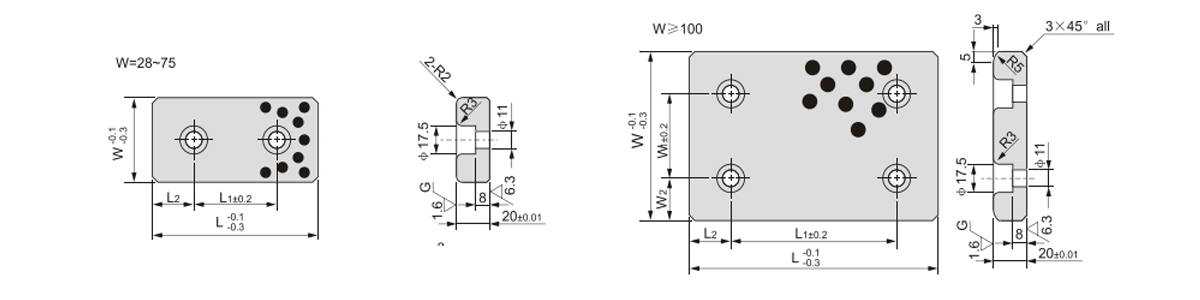

Standard nr. W L W 1 W 2 L 1 L 2
IESW-28X75 28 75 - - 45 15
IESW-28X100 100 50 25
IESW-28X150 150 100
IESW-38X75 38 75 45 15
IESW-38X100 100 50 25
IESW-38X150 150 100
IESW-48X75 48 75 45 15
JESW-48X100 100 50 25
IESW-48X125 125 75
IESW-48X150 150 100
IESW-48X200 200 150
IESW-58X75 58 75 45 15
JESW-58X100 100 50 25
IESW-58X150 150 100
JESW-75X75 75 75 25
JESW-75X100 100 50
JESW-75X125 125 75
JESW-75X150 150 100
JESW-75X200 200 150
IESW-100X100 100 100 50 25 50 25
IESW-100X125 125 75
IESW-100X150 150 100
IESW-100X200 200 100
JESW-100X250 250 200
JESW-100X300 300 200 50
IESW-125X125 125 120 37.5 75 25
IESW-125X150 150 100
JESW-125X200 200 150
JESW-125X250 250 200
JESW-125X300 300 200 50
JESW-125X350 150 350 200 75
IESW-150X150 150 100 25 100 25
JESW-150X200 200 150
IESW-150X250 250 200

Introducere de produs

Fără flanșe | Placă de ghidare pătrată

Bloc de uzură din bronz grafit fără flanșe, placă de ghidare din bronz pătrată cu autolubrifiere

Profil pătrat Bronz grafit Bloc de uzură
FW Fără flanșe
260 Temperatura maximă °C
180 N/mm² Sarcină
Flangeless Graphite Bronze Wear Block
Prezentare generală a produsului

Acest bloc de uzură din bronz grafit fără flanșe are un design cu profil pătrat, servind ca o placă de ghidare cu autolubrifiere pentru mișcare liniară și aplicații de alunecare. Configurația fără flanșe permite montarea în spații restrânse unde spațiul liber pentru flanșe nu este disponibil. dopurile din grafit sunt încorporate în suprafața de alunecare, oferind o lubrifiere continuă fără întreținere. Substratul din bronz oferă rezistență la uzură și capacitate de încărcare de până la 180 N/mm². Dimensiuni personalizate, modele de grafit și configurații ale orificiilor de montare disponibile pentru a îndeplini cerințele specifice ale plăcii de ghidare.

Profil pătrat fără flanșe Placă de ghidare pătrată fără flanșă. Design compact pentru aplicații în care jocul flanșei este limitat sau nu este necesar.
Suprafață înfundată cu grafit dopuri din grafit încorporate în suprafața de alunecare. Oferă lubrifiere fără întreținere pentru aplicațiile plăcilor de ghidare.
Bronz rezistent la uzură Substratul din bronz oferă rezistență la uzură și suportă sarcini de până la 180 N/mm². Potrivit pentru aplicații de ghidare grele.
Configurație personalizabilă Dimensiuni, model de grafit, găuri de montare și grosime reglabile pentru a îndeplini cerințele specifice aplicației.
Avantajele de bază
  • Fără flanșe square profile allows mounting in confined spaces
  • Designul cu obturare din grafit elimină întreținerea lubrifierii
  • Substratul din bronz oferă rezistență la uzură și capacitate mare de încărcare
  • Geometria pătrată oferă o ghidare stabilă și o aliniere ușoară
  • Dimensiuni personalizate și configurații de montare disponibile
Caracteristicile produsului
  • Material: bronz CuSn8 cu dopuri de grafit de înaltă puritate
  • Profil: pătrat / dreptunghiular fără flanșe
  • Acoperire cu grafit: 18-22% pe suprafața de alunecare
  • Toleranță la grosime: ISO h9 la 20°C referință
  • Temperatura de funcționare: -40°C până la 260°C continuu
Scenarii de aplicare
Sisteme de plăci de ghidare liniare Purtați aplicații cu diapozitive bloc Suprafețele de ghidare a mașinii-unelte Plăci de ghidare a echipamentelor de automatizare Apăsați suprafețele de alunecare a sculei Plăci de uzură pentru echipamente grele Aplicații personalizate pentru plăci de ghidare Sisteme de glisiere industriale
Personalizare disponibilă Blocurile de uzură fără flanșe și plăcile de ghidare pot fi personalizate pentru aplicații specifice. Opțiunile includ lungimea, lățimea, grosimea, modelul de dop din grafit, locațiile orificiilor de montare și finisarea suprafeței. Consultanță de inginerie disponibilă pentru configurații non-standard.
L x l: personalizat Grosime: 5-50 mm Montare: gauri personalizate
Întrebări frecvente
Care este avantajul unei plăci de ghidare pătrate fără flanșe
O placă de ghidare pătrată fără flanșe poate fi montată în spații restrânse unde spațiul liber pentru flanșă nu este disponibil. Profilul pătrat oferă o ghidare stabilă și permite o aliniere ușoară în mai multe orientări.
Cum sunt distribuite dopurile de grafit pe suprafața blocului de uzură
dopurile din grafit sunt aranjate într-un model de grilă pe suprafața de alunecare. Numărul și distanța dintre dopuri depind de dimensiunile blocului, asigurând o lubrifiere uniformă pe întreaga suprafață de ghidare.
Se pot adăuga găuri de montare la blocul de uzură
Da. Pot fi specificate configurații personalizate ale orificiilor de montare, inclusiv orificii contraforate, orificii filetate sau orificii traversante. Locațiile și dimensiunile găurilor sunt determinate în funcție de cerințele aplicației.
Care este metoda de montare recomandată pentru plăcile de ghidare
Montați folosind șuruburi prin orificiile de montare desemnate. Asigurați-vă că suprafața de montare este plană și curată. Strângeți șuruburile conform specificațiilor pentru a preveni deformarea plăcii de ghidare.
Cum să determinați când să înlocuiți un bloc de uzură
Înlocuiți atunci când uzura suprafeței depășește 0,5 mm, când grafitul de pe suprafața de alunecare scade sub 12% din acoperirea originală sau când blocul prezintă semne de fisurare sau deformare.
Tip Piața fără flanșe
Material CuSn8 Bronz
Lubrifiere Grafit conectat
Încărcare maximă 180 N/mm²
Personalizat Disponibil
